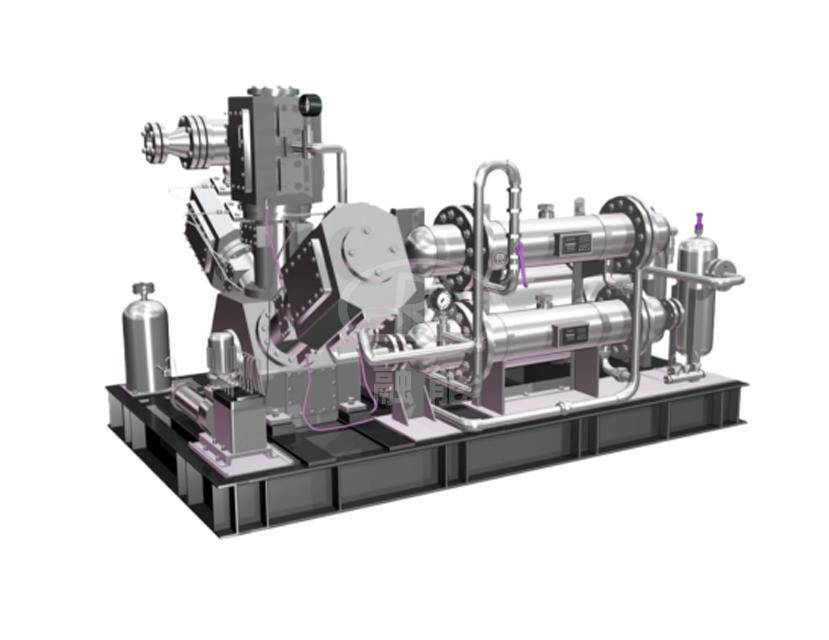

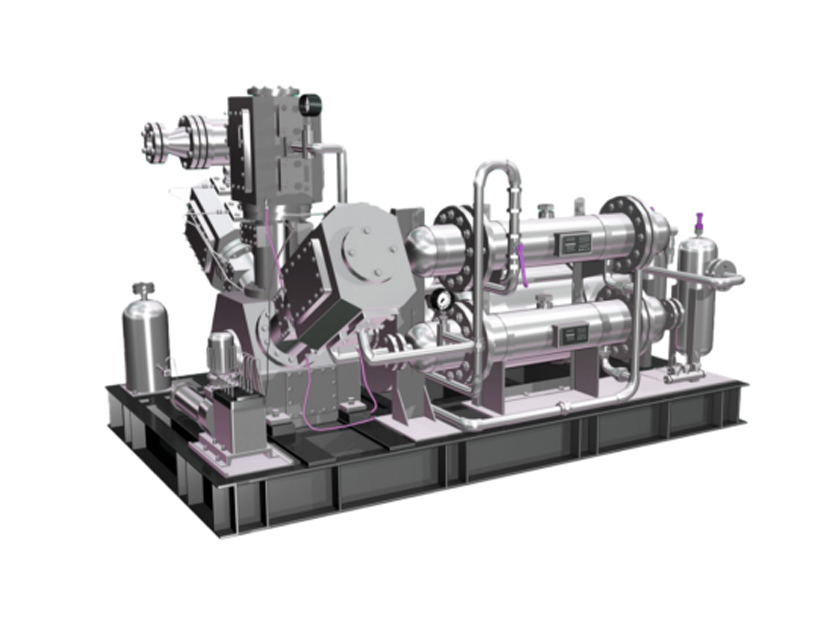

W-2.2/10-200型高压空气增压机

产品型号及名称

W-2.2/10-200型高压空气增压机

产品型式

W型 往复活塞式

介质

空气

进气压力MPa

0.6～1.0

吸气温度℃

45

*排气压力MPa（G）

20

压缩级数

4

排气量m³/min

2.2（进气状态）

*标准容积流量（Nm³/min）

（N指标态，标态条件：大气压力0.101325MPa（A），温度0℃，相对湿度0%）

20Nm³/min @ 进气压力1.0MPa

排气温度℃

≤140（冷却前）

供气温度℃

≤45（冷却后）

润滑方式

运动机构：压力润滑；气缸：少油润滑。

轴功率kW

≤191

压缩机转速r/min

740

传动方式

弹性联轴器直联驱动

*冷却方式

水冷

*启动方式

软启动（机组自带）

循环水量t/h

19

循环水压MPa（G）

0.3～0.5

电动机

TEV5-200kW-8P-B3-GB/IE5-IP55-380V-50HZ（台湾东元或同等档次品牌）

润滑油温度℃

≤70

润滑油标准

GB/T11118.1

润滑油型号

L-DAB150（环境温度高于5℃）或L-DAB100（环境温度低于5℃）

润滑油品牌

长城或同等档次品牌

用油量(L)

40

油泵压力MPa

0.2～0.35

噪声声压级dB（A）

≤85（箱外1m）

振动烈度mm/s

25

气体含油量ppm

≤3

外形尺寸（长×宽×高）

～4500×3000×1900mm

机组质量kg

～11000

安装方式

整体撬装、室内安装

机组寿命

≥30年

标准控制与保护装置

进气压力显示，低/高报警，超低/超高停机；

进气温度显示；

级间压力显示，高报警，超高停机；

级间温度显示，高报警，超高停机；

排气压力显示，低/高报警，超低/超高停机；

排气温度显示，高报警，超高停机；

润滑油油压显示，低报警，超低停机；

电动机故障显示、报警并停机；

主电机电压、电流、温度显示；

机组运行时间显示；

压缩机故障自诊断及各类异常情况报警及显示；

ESD紧急停机。
